21세기 농기계 및 부품유통은 태광농기
톱링크제어실린더
제품 상세보기

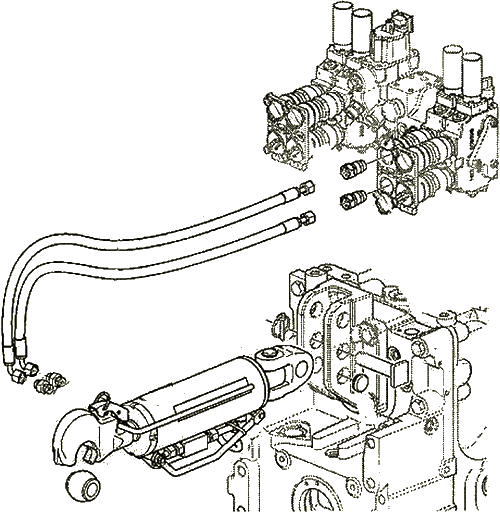

  • 유압으로 편리하게 작업기 탈·부착 및 깊이 조절 가능
  • 더블 체크 밸브 채택으로 본체 유압밸브에 무리가 없음
  • 주의) 유압잭 장착시 흙, 먼지 등의 이물질 유입시 고장이 발생할 수 있으므로 각별히 주의하십시오.

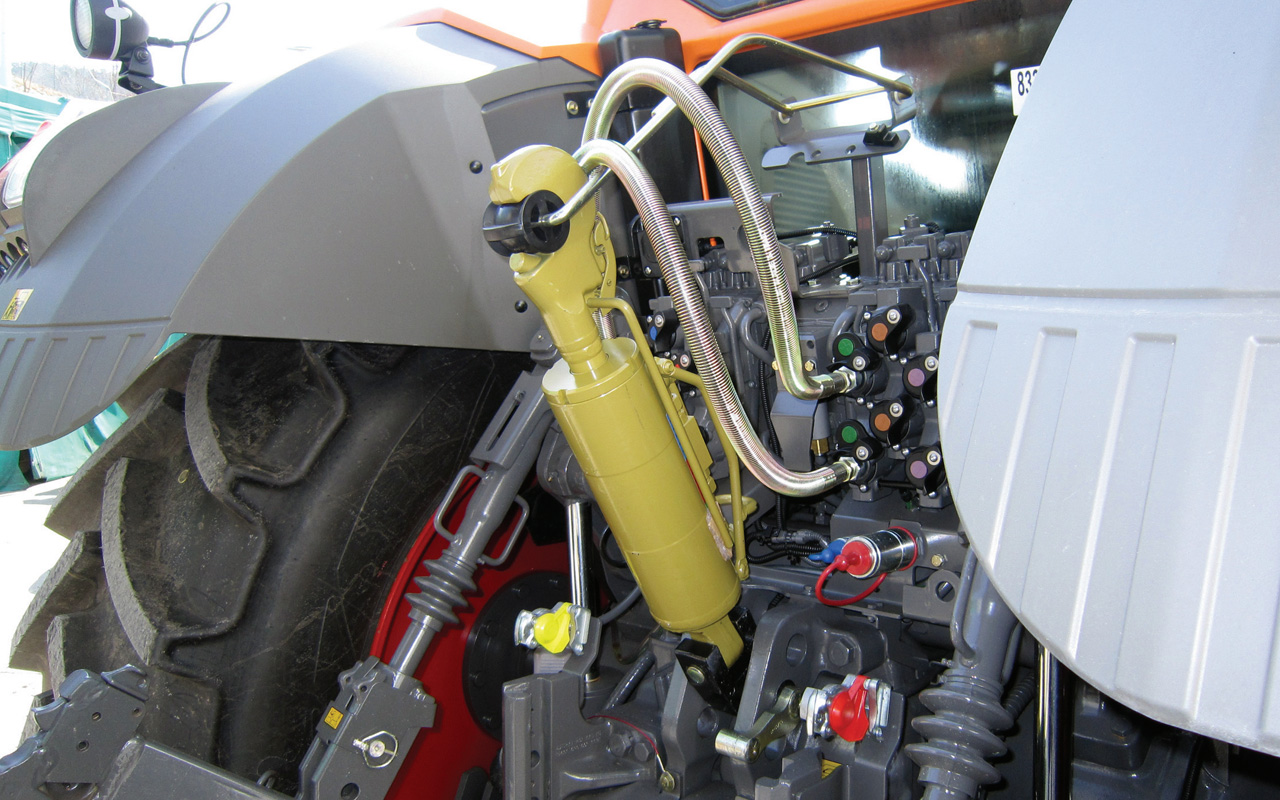

톱링크 실린더 장착시 유의사항

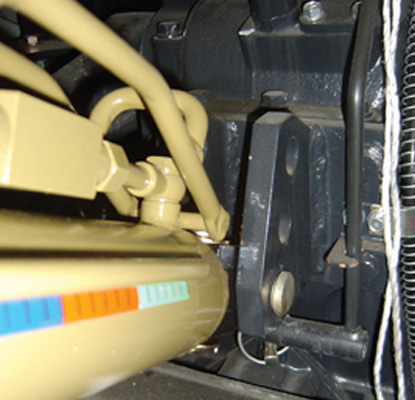

일부 트랙터 모델에서 톱링크 실린더를 장착 후 작업기를 상승 시킬때 톱링크 실린더의 체크밸브 부분이 트랙터 본체와 부딪히는 일이 발생하기도 합니다.
이런 경우 위의 그림과 같이 실린더를 돌려 장착 하십시요.
톱링크 실린더 장착시 주의사항
  • 기존 톱링크의 사용 길이 트랙터 마력을 참조하여 제품을 선택합니다.

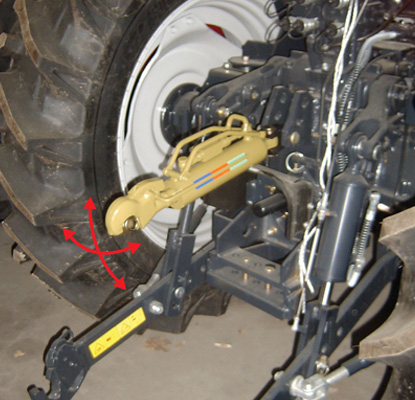

  • 톱링크 실린더 장착 후 작업기를 부착하기 전에 톱링크를 상하좌우로 움직여 부딪히는 부분이 있는지 반드시 확인합니다. ( 특히 전방PTO 장착시 주의 요망 )
  • 작업기 부착 후에도 한번 더 확인하시기 바랍니다.
  • 고객님 임의로 구조 변경시 제품의 수명과 사용에 문제 발생할 수 있습니다.
  • 주의) 유압잭 결합 시 흙, 먼지 등의 이물질 유입시 고장이 발생 할 수 있으니 각별히 주의하십시오.
톱링크 실린더 치수 설명 (단위 : mm)
트랙터 쪽
트랙터 쪽
작업기 쪽
수평제어 실린더 치수 설명 (단위 : mm)
상 부
상 부
하 부
톱링크 실린더 선택 방법

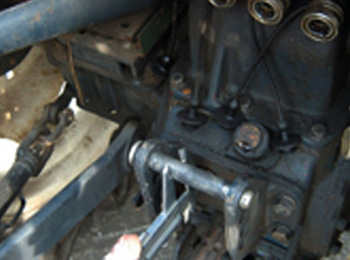

트랙터쪽의 톱링크가 연결 되는 곳의
<핀> 직경과 <폭>을 측정한다.
트랙터쪽의 톱링크가 연결 되는 곳의
<핀> 직경과 <폭>을 측정한다.

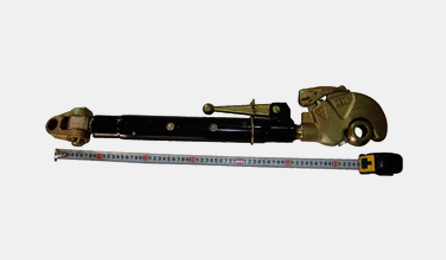

기존의 톱링크의 최소길이와
최대길이를 측정한다.
수평제어 실린더 선택 방법

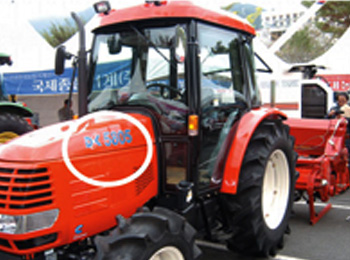

장착하려는 트랙터의 제작회사와
모델명을 정확히 확인한다.
트랙터쪽의 리프트 암의 형태가 어떠한가를 확인한다.
볼(일자)형
ㄷ(외부)자형
▶ 볼(일자)형이면 실린더의 윗부분의 형상은 형태의 실린더가 장착
▶ ㄷ자형이면 실린더 윗부분의 형상은 또는 형태의 실린더가 장착된다.

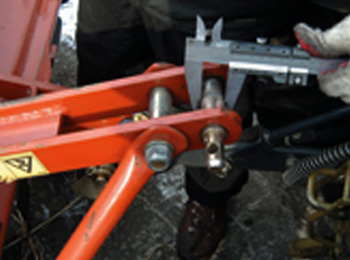

위 · 아래 부분의 핀 치수 및 위 · 아래부분의 폭을 측정한다.
기존 수동레버를 최대한 줄여서 최소의 길이를 측정한다.
(카탈로그상의 실린더 길이는 최소길이임)
